一， 工藝條件

1. 物料：         聚丙酰胺顆粒

2. 顆粒度：        5-6mm（^小0.01-0.02mm）

 3. 進料溫度：       ≥70℃（按照70℃計算）

4. 出料溫度：       ≤25℃（按照25℃計算）

 5. 處理量：          1500Kg/h

6. 堆積比重：      1.1--1.2克/立方厘米

7. 冷媒：           -5℃ （冷凍鹽水）

8. 回收：            主機+布袋除塵器

9. 設備材質:       物料接觸處304，其余A3鋼噴漆

 10. 安裝:          室內

11. 電源:          380V   50HZ

 12. 環境:          20℃  760mmHg  φ=80%

13. 安裝:         室內

14. 電源:        380V   50HZ

15. 環境:        20℃  760mmHg  φ=80%

工藝計算： 進料溫度 ：～70℃；冷卻后出料溫度：25℃

冷凍鹽水進口：-5℃，  冷凍鹽水出口：5-10℃

   物料由70℃降溫到25℃釋放的熱量：

（物料的比熱取0.4 kcal/kg?℃） Q1=3000x0.4x（70-25）=54000kcal/h 效率取80%，則Q1=67500kcal/h 即冷凍鹽水必須帶走的熱量為：67500kcal/h

冷凍鹽水流量為：67500÷1÷15=4500Kg/h

 冷卻盤式面積計算，      Q=KA△t

計算得：△t =43.2℃   K取40

計算得：A=39m2   實際取43m2

 驗算停留時間： 根據經驗，物料干燥時停留時間不能低于20分鐘，

 物料堆積比重?。?200Kg/m3 。

鋪料厚度取10--20mm S=3000/(1200x0.02x3)=41.6平方，

滿足設計要求

 擬選用PLG1500--16型盤式連續冷卻機1臺可以滿足要求。

 盤式冷卻機工作原理:

       熱物料自加料器連續地加到冷卻機的第1層盤上，帶有耙葉的耙臂做回轉運動，使耙葉連續地翻轉物料，物料沿著指數螺旋線流過冷卻盤表面，在小盤上的物料移到外緣，并在外緣落到下方的大盤外緣，在大盤上的物料向里移動并從中間落料落入下一層小盤中，大小盤上下交替排列，物料得以連續地流過整個冷卻機，中空的冷卻盤內通入冷凍鹽水，冷媒介質從一端進入另一端導出，已冷卻物料從^后一層盤落到殼體底層，^后被耙葉移動到料口排出后直接包裝。為了加快冷卻速度，頂部加抽風機。

•

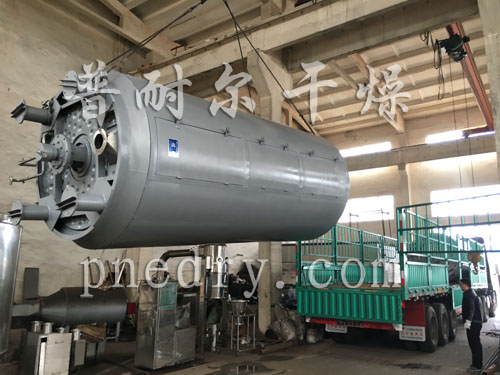

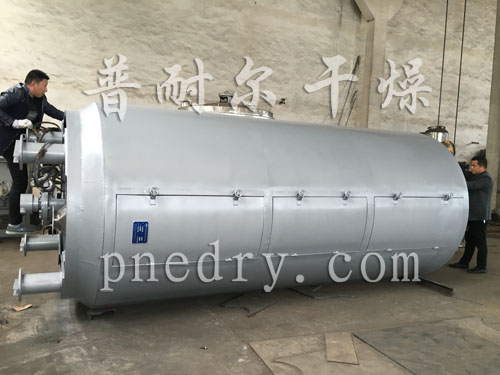

  盤式冷卻機
